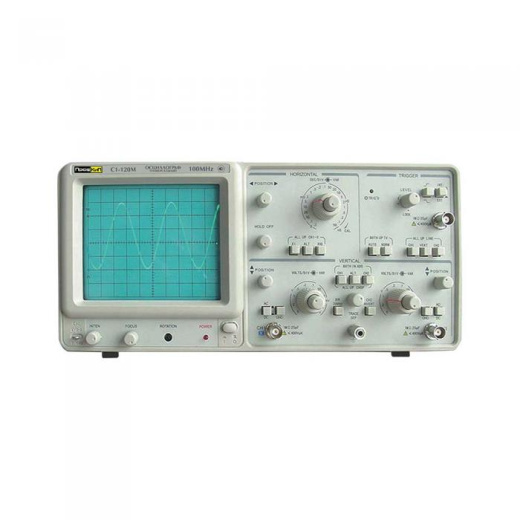

ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)
175 230 руб.
Арт. С1-120М
Характеристики
Рег. номер
—
41754-09
Дата снятия с реестра
—
2029-10-02
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)
175 230 руб.
Арт. С1-120М
Назначение осциллографа универсального ПрофКиП С1-120М
Осциллограф универсальный ПрофКиП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПрофКиП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПрофКиП С1-120М удобно реализован захват синхронизации.
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Габаритные размеры: 310х140х400 мм
▪ Вес: 8 кг
Особенности и преимущества осциллографа универсального ПрофКиП С1-120М
▪ Количество каналов: 2▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
Основные технические характеристики осциллографа универсального ПрофКиП С1-120М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 1.7 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Регулировка коэффициента | ≥2.5:1 |
| Полоса пропускания (-3 дБ) | 0 МГц … 100 МГц (открытый вход) 10 Гц … 100 МГц (закрытый вход) |
| Время нарастания | ≤ 3.5 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5) |
| Точность | ±3% ±10% при масштабировании |
| Регулировка коэффициента | ≥2.5:1 |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 5 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| ALT-масштабирование | |
| ALT-разделение | |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | INT: 1.5 дел (AUTO или NORM) EXT: 0.2 дел (AUTO или NORM) ТВ-синхроимпульс 2 дел при 0.5 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм /22 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5) |
| Полоса пропускания | 0 МГц … 1 МГц (открытый вход) 10 Гц … 1 МГц (закрытый вход) |
| Сдвиг фазы | ≤3° (50 кГц) |
| Ось Z | |
| Чувствительность | 5 Впик-пик |
| Полярность | отрицательная |
| Входной импеданс | 10 кОм |
| Используемый частотный диапазон | 1 МГц |
| Максимальное входное напряжение | 50 В при 1 кГц |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 2 Впик-пик ±2% |
Общие данные осциллографа универсального ПрофКиП С1-120М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц▪ Габаритные размеры: 310х140х400 мм
▪ Вес: 8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-120М
| Наименование | Количество |
| Осциллограф сервисный двухканальный ПрофКиП С1-120М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
