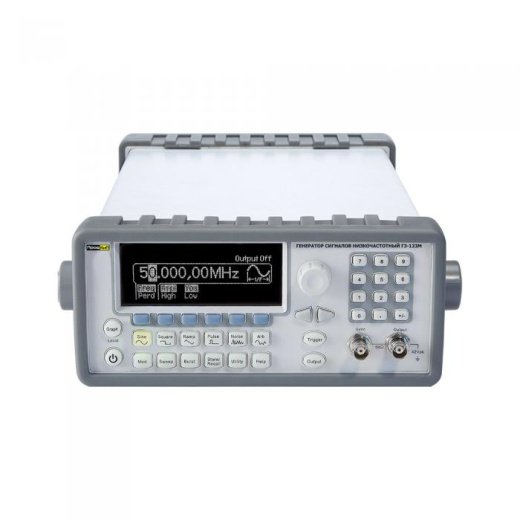

ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)
313 253 руб.
Арт. Г3-123М
Характеристики
Дата снятия с реестра
—
0000-00-00
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)
313 253 руб.
Арт. Г3-123М
Назначение генератора сигналов низкочастотного ПрофКиП Г3-123М
Генератор сигналов низкочастотный ПрофКиП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
▪ Разрешение по частоте 1 мкГц
▪ Формы сигнала: пила, треугольник, шум, постоянное смещение
▪ Режим формирования сигнала произвольной формы (5 видов)
▪ Возможность установки сопротивления нагрузки до 1 МОм
▪ Использование прямого цифрового синтеза (DDS)
▪ Разрядность ЦАП 14 бит
▪ Частота дискретизации 125 МГц
▪ Память 256 тысяч точек
▪ Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
▪ Перестраиваемое время нарастания (5 нс … 100 нс)
▪ Параллельный выход данных 16 бит
▪ Интерфейс USB, LAN
▪ ПО Wavepatt для формирования сигналов произвольной формы
▪ Вход внешней опорной частоты
▪ Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора)
▪ Синхровход и синхровыход
▪ Габаритные размеры: 107х224х380 мм
▪ Вес: 3.6 кг
Дополнительная комплектация генератора сигналов низкочастотного ПрофКиП Г3-123М
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-123М
▪ Диапазон частот до 50 МГц▪ Разрешение по частоте 1 мкГц
▪ Формы сигнала: пила, треугольник, шум, постоянное смещение
▪ Режим формирования сигнала произвольной формы (5 видов)
▪ Возможность установки сопротивления нагрузки до 1 МОм
▪ Использование прямого цифрового синтеза (DDS)
▪ Разрядность ЦАП 14 бит
▪ Частота дискретизации 125 МГц
▪ Память 256 тысяч точек
▪ Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
▪ Перестраиваемое время нарастания (5 нс … 100 нс)
▪ Параллельный выход данных 16 бит
▪ Интерфейс USB, LAN
▪ ПО Wavepatt для формирования сигналов произвольной формы
▪ Вход внешней опорной частоты
▪ Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора)
▪ Синхровход и синхровыход
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-123М
| Параметры | Значения |
| Форма сигналов | синус, меандр, пила, треугольник, импульс, шум, произвольная форма |
| Выходные параметры | |
| Частотный диапазон для синуса | 1 мкГц … 50 МГц |
| Частотный диапазон для меандра | 1 мкГц … 25 МГц |
| Разрешение | 1 мкГц |
| Точность | ±20 х 10-6 ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ) |
| Выходной уровень | 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Синусоидальный сигнал | |
| Частотный диапазон | 1 мкГц … 50 МГц |
| Неравномерность установки уровня на 1 кГц | ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ) |
| Неравномерность АЧХ относительно 1 кГц | 0.1 дБ (менее 100 кГц) 0.15 дБ (100 кГц … 5 МГц) 0.3 дБ (5 МГц … 20 МГц) 0.5 дБ (20 МГц … 50 МГц) |
| Коэффициент гармоник (при уровне не более 1 Впик) | ≤ -70 дБн (0.04%) до 20 кГц < -65 дБн до 1 МГц < -40 дБн до 20 МГц ≤ -35 дБн до 50 МГц |
| Постоянное смещение | |
| Диапазон | ±5 В (с нагрузкой 50 Ом) пиковое значение напряжение по постоянному /переменному току |
| Точность | ±(2% от смещения + 0.5% от амплитуды сигнала) |
| Прямоугольный сигнал | |
| Частотный диапазон | 1 мкГц … 25 МГц |
| Время нарастания и спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% … 80% (до 10 МГц) 40% … 60% (до 25 МГц) |
| Точность | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пилообразный, треугольный сигнал | |
| Частотный диапазон | 1 мкГц … 200 кГц |
| Нелинейность | < 0.1% |
| Перестраиваемая скважность | 0.0% … 100.0% |
| Импульс | |
| Частотный диапазон | 500 мкГц … 10 МГц |
| Длительность импульса | от 20 нс |
| Время нарастания и спада | < 10 нс |
| Диапазон изменения скважности | 5 нс … 100 нс |
| Период повторения импульсов | 0.000.000.2% … 99.999.999.8% |
| Выброс | 100 нс … 2000 с |
| Джиттер | 200 пс |
| Шум | |
| Частотный диапазон (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Длина памяти | 2 точек … 256000 точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Минимальное время нарастания | 30 нс |
| Линейность | 0.1% |
| Джиттер | 6 нс |
| Пакетный режим | |
| Форма сигналов | синус, меандр, пила, треугольник, импульс, произвольная форма |
| Виды запуска | по счету (1 импульс … 50000 импульсов) по строб-импульсу |
| Период повторения | 1 мкс … 500 с |
| Паралельный вход | |
| Тактовая частота | 50 МГц |
| Уровень | TTL |
| Длина последовательности | 2 символа … 256000 символов |
| Амплитудная модуляция (АМ), частотная модуляция (ЧМ) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Девиация частоты | до 25 МГц (пиковая) |
| Коэффициент АМ | 1% … 120% (АМ) с разрешением 0.1% |
| Фазовая модуляция (фм) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Диапазон установки девиации фазы | 0.0° … 360.0° |
| Импульсная модуляция (им) | |
| Форма несущей | меандр (импульс) |
| Диапазон частот | 500 мкГц … 10 МГц |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Коэффициент модуляции (по длительности) | 0% … 100% с разрешением 0.1% |
| Генератор качающейся частоты (ГКЧ) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Диапазон частот | такой же, как у основного сигнала |
| Время качания | 1 мс … 500 с |
| Закон качания | линейный или логарифмический |
| Тип качания | возрастание или убывание |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-123М
▪ Питание: 220 В (±15%), 50 /60 Гц▪ Габаритные размеры: 107х224х380 мм
▪ Вес: 3.6 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-123М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-123М | 1 шт. |
| USB-кабель | 1 шт. |
| Программное обеспечение | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Наименование |
| Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ |
